Hệ thống tập trung điện khí 6502 hoạt động như thế nào?
Trong vận hành đường sắt, an toàn chạy tàu phụ thuộc gần như hoàn toàn vào hệ thống tín hiệu. Mỗi đoàn tàu khi ra vào ga, chuyển đường, hay vượt tránh nhau đều phải tuân theo một chuỗi điều kiện kỹ thuật được kiểm soát chặt chẽ. Nếu chỉ một thao tác sai hoặc một thiết bị hoạt động không đúng trạng thái, nguy cơ xung đột đoàn tàu có thể xảy ra ngay lập tức.
Để đảm bảo điều đó, ngành đường sắt đã phát triển nhiều dạng hệ thống liên khóa tín hiệu. Trong số các hệ thống được sử dụng rộng rãi trong nhiều thập kỷ, hệ thống tập trung điện khí 6502 được xem là một trong những thiết kế kinh điển của công nghệ tín hiệu relay.
Mặc dù ra đời trong thời kỳ logic relay thuần túy, nguyên lý thiết kế của hệ thống này vẫn là nền tảng của nhiều hệ thống liên khóa hiện đại. Điểm đặc trưng của 6502 là mọi thiết bị tín hiệu trong phạm vi ga — từ ghi, tín hiệu cho đến mạch điện đường ray – đều được điều khiển tập trung từ đài khống chế tại phòng trực ban.
Mỗi thao tác của con người trên đài khống chế sẽ được chuyển thành các chuỗi logic relay phức tạp. Chỉ khi toàn bộ điều kiện an toàn được thỏa mãn, hệ thống mới cho phép mở tín hiệu và thiết lập đường chạy cho đoàn tàu.
Để hiểu rõ hệ thống tập trung điện khí 6502 hoạt động như thế nào, trước hết cần nhìn vào các thiết bị cơ bản mà nó quản lý.
Các thiết bị cơ bản trong hệ thống tập trung điện khí 6502
Ghi – thiết bị chuyển hướng đoàn tàu
Trong phạm vi ga, đoàn tàu thường phải chuyển từ đường chính sang đường tránh hoặc sang các đường nhánh. Nhiệm vụ dẫn hướng bánh xe của đoàn tàu được thực hiện bởi ghi đường sắt.
Một bộ ghi gồm hai lưỡi ghi di động có thể áp sát vào một trong hai thanh ray cố định. Khi bánh xe đoàn tàu đi qua, vị trí của lưỡi ghi sẽ quyết định hướng di chuyển của đoàn tàu đi đường thẳng hoặc sang nhánh rẽ.
Trong thuật ngữ vận hành tín hiệu, ghi có hai trạng thái cơ bản:
Định vị – hướng chạy thẳng theo đường chính
Phản vị – hướng rẽ sang đường khác
Trước đây, việc quay ghi thường được thực hiện thủ công bởi nhân viên trực gác ghi tại hiện trường. Tuy nhiên trong hệ thống tập trung điện khí 6502, toàn bộ thao tác quay ghi được điều khiển từ xa thông qua máy quay ghi điện.
Máy quay ghi – cơ cấu chấp hành của hệ thống
Thiết bị thực hiện việc quay ghi trong nhiều hệ thống 6502 có nhiều loại, hiện nay tại Việt Nam đang sử dụng máy quay ghi kiểu ZD6. Đây là một tổ hợp cơ điện có nhiệm vụ biến lệnh điều khiển từ phòng trực ban thành chuyển động cơ khí tại ghi ngoài hiện trường.
Một máy quay ghi thường bao gồm các thành phần chính:
Động cơ điện
Hộp giảm tốc
Cơ cấu truyền động
Cơ cấu khóa ghi
Hệ thống tiếp điểm biểu thị trạng thái
Khi nhận lệnh quay ghi từ mạch điều khiển, động cơ điện sẽ hoạt động và truyền lực qua hệ thống bánh răng để kéo lưỡi ghi sang vị trí mới. Khi ghi đạt đến vị trí định vị hoặc phản vị, cơ cấu khóa cơ khí sẽ giữ chặt lưỡi ghi nhằm đảm bảo không xảy ra dịch chuyển khi đoàn tàu chạy qua.
Đồng thời, các tiếp điểm biểu thị trạng thái trong máy quay ghi sẽ gửi tín hiệu phản hồi về phòng thiết bị. Thông tin này cho phép hệ thống liên khóa xác nhận rằng ghi đã quay đúng vị trí và đã được khóa chắc chắn trước khi cho phép mở tín hiệu.
Mạch điện đường ray – thiết bị phát hiện đoàn tàu
Bên cạnh việc điều khiển thiết bị, hệ thống tín hiệu còn phải luôn biết đoạn đường ray nào đang có đoàn tàu chiếm dụng. Chức năng này được thực hiện bởi mạch điện đường ray (MĐĐR).
Nguyên lý hoạt động của mạch điện đường ray khá đơn giản nhưng cực kỳ hiệu quả. Hai thanh ray của đường sắt được sử dụng như hai dây dẫn điện. Khi không có đoàn tàu trên khu đoạn, dòng điện chạy liên tục qua ray và làm relay mạch điện đường ray hút lên.
Khi đoàn tàu đi vào khu đoạn, các bánh xe kim loại sẽ nối tắt hai thanh ray, làm mất dòng điện trong mạch. Kết quả là relay nhả ra và hệ thống hiểu rằng khu đoạn đang bị chiếm dụng.
Điểm quan trọng của thiết kế này nằm ở nguyên tắc fail-safe. Nếu xảy ra sự cố như mất điện, đứt dây hoặc hỏng thiết bị, relay cũng sẽ nhả ra giống như khi có tàu. Hệ thống vì vậy sẽ coi khu đoạn đang bị chiếm dụng và không cho phép mở tín hiệu, đảm bảo an toàn tuyệt đối cho chạy tàu.
Đài khống chế – trung tâm điều khiển của hệ thống
Trong hệ thống tập trung điện khí 6502, mọi thao tác điều khiển đều được thực hiện tại đài khống chế đặt trong phòng trực ban chạy tàu.
Trên mặt đài khống chế là sơ đồ hình học thu nhỏ của toàn bộ khu vực ga. Các đường ray, ghi và tín hiệu được thể hiện bằng các dải đèn và ký hiệu trực quan, cho phép trực ban quan sát trạng thái toàn bộ thiết bị trong ga chỉ bằng một cái nhìn.
Đài khống chế bao gồm hai thành phần chính:
Hệ thống nút ấn dùng để thiết lập đường chạy
Hệ thống đèn báo hiển thị trạng thái thiết bị ngoài hiện trường
Khi cần thiết lập một đường chạy, trực ban ga sẽ ấn nút đầu đường chạy và nút cuối đường chạy. Đây là nguyên tắc điều khiển đặc trưng của hệ thống tập trung điện khí.
Cơ chế điều khiển bằng hai nút giúp tránh nhầm lẫn thao tác và đảm bảo rằng đường chạy được thiết lập một cách có chủ đích. Sau khi lệnh được gửi đi, toàn bộ quá trình kiểm tra điều kiện và thực hiện đường chạy sẽ do hệ thống relay liên khóa đảm nhiệm.
Hệ thống relay liên khóa trong tập trung điện khí 6502
Trái tim của hệ thống tập trung điện khí 6502 là mạng lưới relay liên khóa được tổ chức thành các tổ hợp relay định hình.
Relay là thiết bị điện từ có khả năng đóng hoặc mở tiếp điểm khi có dòng điện chạy qua cuộn dây. Trong hệ thống tín hiệu đường sắt, relay được sử dụng để xây dựng các mạch logic liên khóa, đảm bảo rằng mọi thiết bị chỉ được phép hoạt động khi các điều kiện an toàn đã được thỏa mãn.
Một đặc điểm quan trọng của thiết kế 6502 là sử dụng các tổ hợp relay tiêu chuẩn hóa thay vì xây dựng mạch riêng cho từng ga. Nhờ vậy, hệ thống có thể được thiết kế theo cấu trúc mô-đun và dễ dàng mở rộng khi cần thiết.
Trong cấu trúc chuẩn, hệ thống 6502 sử dụng 12 loại tổ hợp relay định hình, thường được chia thành ba nhóm chính.
Nhóm tổ hợp cơ bản
Đây là các tổ hợp tham gia trực tiếp vào quá trình thiết lập và bảo vệ đường chạy.
Tổ hợp ghi
Tổ hợp ghi tập trung các relay phục vụ việc điều khiển và kiểm tra trạng thái ghi.
Trong hệ thống 6502, ghi có thể được tổ chức dưới dạng:
Ghi đơn (DD)
Ghi liên động, thường sử dụng các tổ hợp SDZ hoặc SDF
Các relay trong tổ hợp này đảm nhiệm việc tiếp nhận lệnh quay ghi, cấp điện cho máy quay ghi ngoài hiện trường và kiểm tra các tiếp điểm biểu thị vị trí ghi. Khi đường chạy đã được xác lập, các relay trong tổ hợp ghi sẽ khóa ghi điện, không cho phép thay đổi vị trí ghi cho đến khi đường chạy được giải phóng.
Tổ hợp tín hiệu
Trong toàn bộ hệ thống 6502, tổ hợp tín hiệu là tổ hợp phức tạp nhất. Việc mở tín hiệu phải kiểm tra đồng thời nhiều điều kiện an toàn khác nhau.
Các tổ hợp tín hiệu phổ biến bao gồm:
DX – Tổ hợp tín hiệu dồn
DXF – Tổ hợp tín hiệu bổ trợ dồn
LXZ – Tổ hợp tín hiệu chạy tàu chính
LXF – Tổ hợp tín hiệu bổ trợ chạy tàu
YX – Tổ hợp tín hiệu dẫn đường
Các relay trong tổ hợp này chỉ cho phép mở tín hiệu khi:
Tất cả ghi trên đường chạy ở đúng vị trí
Các khu đoạn trên đường chạy đều trống
Không tồn tại đường chạy đối địch
Phương hướng chạy tàu phù hợp
Tổ hợp khu đoạn
Mỗi khu đoạn mạch điện đường ray trong ga tương ứng với một tổ hợp khu đoạn (Q).
Các relay trong tổ hợp này tiếp nhận trạng thái của mạch điện đường ray và chuyển đổi thành tín hiệu logic cho hệ thống liên khóa. Từ đó hệ thống có thể xác định khu đoạn đang trống hay bị chiếm dụng, đồng thời sử dụng thông tin này để kiểm tra điều kiện mở tín hiệu và khóa đường chạy.
Nhóm tổ hợp chức năng chung
Bên cạnh các tổ hợp cơ bản, hệ thống còn có một số tổ hợp phục vụ các chức năng điều phối chung.
Tổ hợp phương hướng
Tổ hợp phương hướng (F) tập trung các relay kiểm soát hướng chạy tàu trong khu vực yết hầu ga.
Nhờ tổ hợp này, hệ thống có thể kiểm soát các luồng chạy tàu vào và ra ga, tránh xung đột giữa các đường chạy đối địch.
Tổ hợp nguồn điện
Tổ hợp nguồn điện (DY) có nhiệm vụ giám sát và phân phối nguồn điện cho các mạch relay trong hệ thống.
Các relay trong tổ hợp này thực hiện việc kiểm tra tình trạng nguồn điện, chuyển sang nguồn dự phòng khi cần thiết và phát cảnh báo khi xảy ra sự cố.
Bố trí tổ hợp relay trong phòng thiết bị

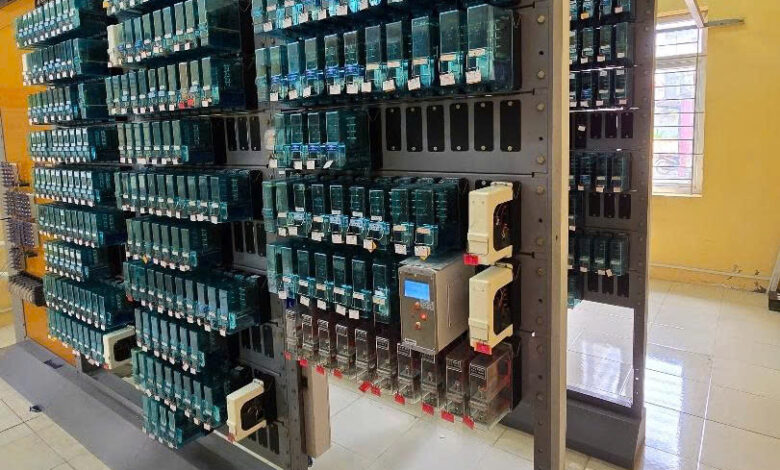

Toàn bộ các tổ hợp relay của hệ thống 6502 được lắp đặt trên giá tổ hợp nhiều tầng trong phòng thiết bị tín hiệu.
Từ các giá relay này, hàng nghìn dây dẫn được kéo đến:
Đài khống chế
Máy quay ghi ngoài hiện trường
Tín hiệu đường sắt
Mạch điện đường ray
Cấu trúc này tạo thành một mạng lưới logic relay rất phức tạp nhưng có độ tin cậy cao và dễ kiểm tra khi xảy ra sự cố.
Quy trình thiết lập đường chạy trong hệ thống 6502
Khi trực ban ga thiết lập một đường chạy, hệ thống sẽ thực hiện một chuỗi xử lý logic gồm nhiều bước liên tiếp.
Trước tiên, mạch điều khiển ghi nhận nút đầu và nút cuối đường chạy được ấn trên đài khống chế. Dựa trên thông tin này, hệ thống xác định phương hướng chạy tàu cũng như các thiết bị liên quan.
Tiếp theo, mạch chọn đường sẽ xác định toàn bộ các ghi tham gia vào đường chạy và vị trí cần thiết của từng ghi. Các máy quay ghi ngoài hiện trường sau đó được cấp điện để quay ghi về đúng trạng thái.
Khi các tiếp điểm biểu thị xác nhận rằng tất cả ghi đã ở đúng vị trí và đã được khóa, hệ thống mới chuyển sang bước kiểm tra điều kiện an toàn để mở tín hiệu.
Kiểm tra điều kiện an toàn trước khi mở tín hiệu
Trước khi cho phép đoàn tàu chạy vào đường chạy, hệ thống phải kiểm tra một loạt điều kiện kỹ thuật quan trọng.
Các điều kiện cơ bản bao gồm:
Tất cả ghi trên đường chạy ở đúng vị trí
Các khu đoạn mạch điện đường ray đều trống
Không tồn tại đường chạy đối địch
Các tín hiệu liên quan ở trạng thái cho phép
Nếu bất kỳ điều kiện nào không được thỏa mãn, hệ thống sẽ không mở tín hiệu. Chỉ khi mọi điều kiện đều đạt yêu cầu, relay tín hiệu mới hút lên và cấp điện cho đèn tín hiệu ngoài hiện trường.
Cơ chế khóa và mở khóa đường chạy
Ngay sau khi tín hiệu được mở, hệ thống sẽ thực hiện khóa đường chạy. Trong trạng thái này, toàn bộ các ghi thuộc đường chạy đều bị khóa điện và không thể quay ghi từ đài khống chế.
Sau khi đoàn tàu đi qua, đường chạy không được mở khóa ngay lập tức. Thay vào đó hệ thống áp dụng nguyên tắc kiểm tra ba điểm.
Theo nguyên tắc này, mỗi khu đoạn chỉ được giải phóng khi:
Tàu đã đi vào khu đoạn đó
Tàu đã đi sang khu đoạn tiếp theo
Tàu đã rời khỏi khu đoạn ban đầu
Cơ chế này giúp hệ thống tránh được các trường hợp nhiễu hoặc sự cố mạch điện đường ray có thể gây hiểu nhầm rằng tàu đã đi qua khu đoạn.
Vai trò của hệ thống tập trung điện khí 6502 trong tín hiệu đường sắt
Mặc dù ngày nay nhiều tuyến đường sắt đã chuyển sang liên khóa điện tử hoặc liên khóa máy tính, hệ thống tập trung điện khí 6502 vẫn được xem là một trong những thiết kế tín hiệu kinh điển.
Những nguyên lý quan trọng của nó — như liên khóa đường chạy, kiểm tra khu đoạn, khóa ghi và kiểm soát tín hiệu — vẫn được kế thừa trong các hệ thống tín hiệu hiện đại.
Có thể nói rằng tập trung điện khí 6502 không chỉ là một hệ thống tín hiệu, mà còn là một mô hình tư duy kỹ thuật về an toàn chạy tàu.
Chính vì vậy, đối với những người làm trong lĩnh vực tín hiệu đường sắt, hiểu rõ nguyên lý của hệ thống này vẫn là nền tảng quan trọng để tiếp cận các công nghệ liên khóa hiện đại ngày nay.
