Hệ Thống Tín Hiệu Đường Sắt – “Bộ Não” Thầm Lặng Đảm Bảo An Toàn & Hiệu Quả Vận Hành

Trong các hệ thống đường sắt hiện đại, nếu đoàn tàu là “cơ thể sống” liên tục vận động trên đường ray, thì hệ thống tín hiệu đường sắt chính là “bộ não” điều phối mọi hoạt động một cách trật tự, an toàn và hiệu quả. Khác với sự hào nhoáng của những đoàn tàu cao tốc lướt qua trong chớp mắt, hệ thống tín hiệu làm việc âm thầm 24/7, đảm nhiệm vai trò sống còn trong khai thác và vận hành mà hành khách hiếm khi để ý tới.

Hệ Thống Tín Hiệu Đường Sắt Là Gì?

Hệ thống tín hiệu đường sắt là một mạng lưới phức hợp gồm các thiết bị điện, điện tử và viễn thông được bố trí dọc theo tuyến đường sắt, tại các nhà ga, trung tâm điều hành, cũng như trực tiếp trên các đoàn tàu. Đây là một hệ thống điều khiển và giám sát quan trọng, đóng vai trò tối ưu hóa việc vận hành, đảm bảo an toàn tuyệt đối và sự thông suốt của giao thông đường sắt.

Về mặt chức năng, hệ thống tín hiệu không chỉ đơn giản là những cột đèn đỏ – vàng – xanh mà còn là một tổ hợp các cảm biến, rơ-le, bộ điều khiển logic lập trình (PLC), các thiết bị truyền thông và phần mềm quản lý hiện đại. Tất cả phối hợp nhịp nhàng để:

• Phân tích và kiểm soát trạng thái đường chạy: Đảm bảo các phân đoạn đường ray luôn trong trạng thái an toàn trước khi cho phép tàu di chuyển. Nếu có sự cố, hệ thống sẽ tự động ngăn chặn tàu xâm nhập khu vực nguy hiểm.

• Định hướng và điều phối đoàn tàu: Hệ thống tín hiệu kiểm soát các thiết bị chuyển hướng ray (switch point) để dẫn tàu vào đúng tuyến, tránh tình trạng chạy sai hướng hoặc xung đột luồng chạy.

• Kiểm soát tốc độ và khoảng cách: Qua các tín hiệu đèn và hệ thống giám sát trên tàu (ATO – Automatic Train Operation, ATP – Automatic Train Protection), tín hiệu điều chỉnh tốc độ tàu theo điều kiện vận hành và cảnh báo các nguy cơ va chạm.

• Tích hợp với hệ thống điều hành trung tâm: Dữ liệu về vị trí tàu, trạng thái tín hiệu được truyền về trung tâm điều khiển để người vận hành có thể giám sát toàn diện, ra quyết định xử lý kịp thời khi có bất thường.

Về mặt kỹ thuật, hệ thống tín hiệu hiện đại sử dụng các công nghệ tiên tiến như:

• Signaling điện tử và kỹ thuật số: Thay thế các hệ thống tín hiệu cơ khí truyền thống, cho phép truyền tín hiệu nhanh và chính xác hơn.

• Hệ thống điều khiển phân tán (Distributed Control System – DCS): Các thiết bị phân tán ở nhiều vị trí nhưng liên kết với nhau qua mạng viễn thông để phối hợp hoạt động.

• Giao thức truyền thông chuyên dụng (ví dụ: CBTC, ETCS): Chuẩn hóa thông tin truyền tải giữa tàu và hệ thống mặt đất, nâng cao tính tương thích và an toàn.

Nhờ hệ thống tín hiệu này, đường sắt vận hành hiệu quả hơn, giảm thiểu tối đa rủi ro va chạm, lỗi kỹ thuật và sự cố do con người gây ra. Hệ thống tín hiệu chính là “bộ não” thông minh, là trung tâm “ra quyết định” quan trọng nhất để giữ cho toàn bộ mạng lưới đường sắt hoạt động ổn định, an toàn và trơn tru.

Những Thành Phần Cốt Lõi Của “Bộ Não” Đường Sắt

Tín Hiệu Bên Ngoài (Wayside Signaling)

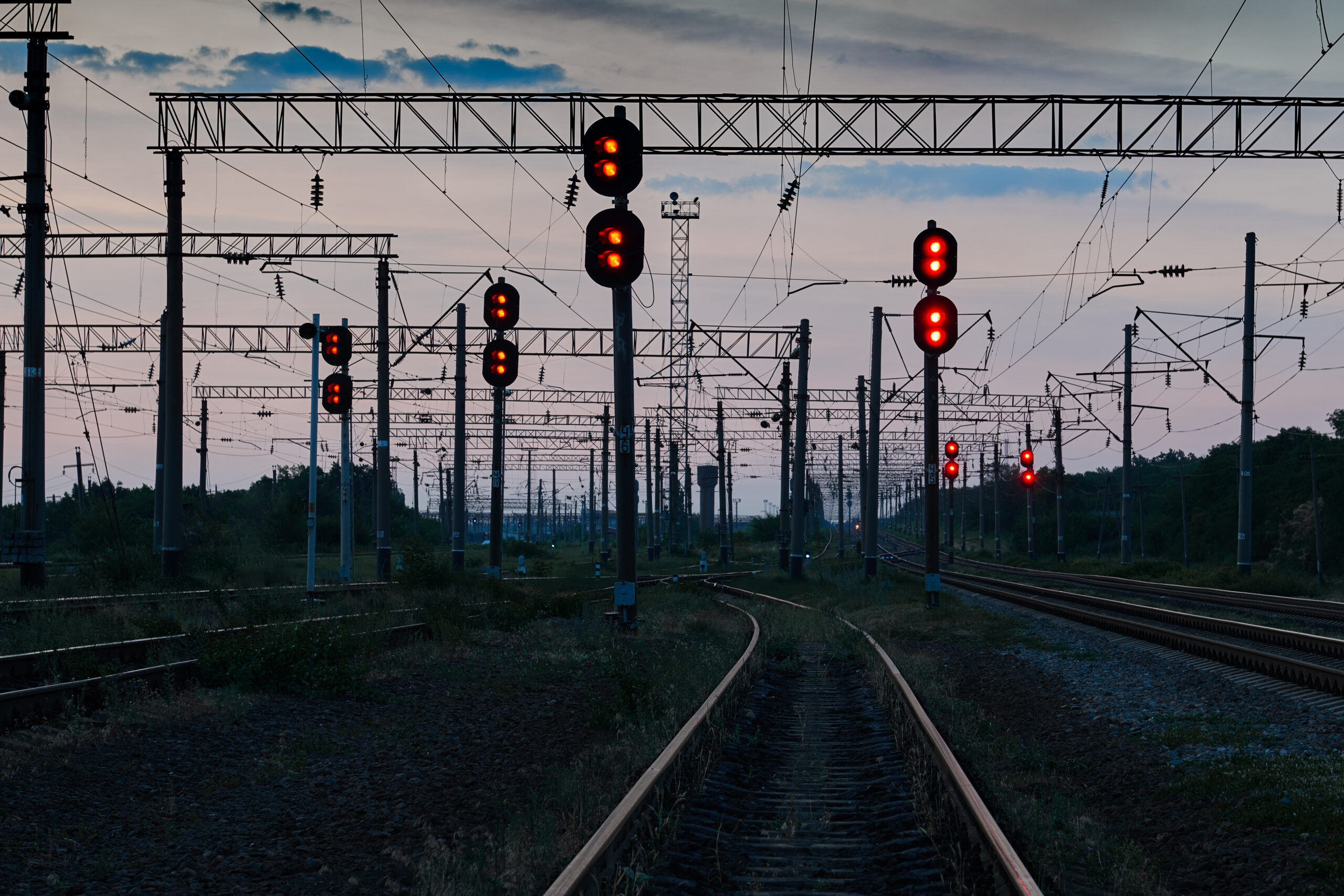

Wayside Signaling, hay còn gọi là tín hiệu ven đường, là hệ thống tín hiệu được lắp đặt dọc theo tuyến đường sắt, bao gồm các thiết bị vật lý như đèn tín hiệu, rơ-le, cảm biến và thiết bị chuyển hướng ray. Những cột đèn tín hiệu quen thuộc với ba màu đỏ, vàng, xanh không chỉ đơn thuần là đèn giao thông mà còn là “ngôn ngữ” đặc biệt dành cho người lái tàu, truyền tải các lệnh quan trọng như dừng lại, cho phép chạy, điều chỉnh tốc độ hay cảnh báo về các khu vực giao cắt với đoàn tàu khác.

Về mặt chức năng, hệ thống Wayside Signaling giám sát và kiểm soát hoạt động chạy tàu trên từng đoạn ray cụ thể bằng cách chia tuyến đường thành các phân đoạn an toàn (block sections), đảm bảo không có hai đoàn tàu cùng lúc đi vào một phân đoạn, từ đó tránh va chạm và tai nạn. Hệ thống cũng điều khiển các thiết bị chuyển hướng ray (points/switches) để đảm bảo tàu đi đúng hướng theo lịch trình hoặc theo điều kiện vận hành, đồng thời phát hiện các sự cố kỹ thuật như trật bánh, đứt ray, hoặc tín hiệu hỏng để kịp thời ngăn chặn nguy hiểm.

Về kỹ thuật, Wayside Signaling sử dụng hệ thống tín hiệu đèn ba màu (đỏ – vàng – xanh) được điều khiển bởi các rơ-le an toàn (interlocking relay) và bộ điều khiển logic lập trình (programmable logic controllers – PLC). Các cảm biến từ trường hoặc quang học đặt trên ray truyền dữ liệu trạng thái ray về trung tâm điều khiển, kết hợp với hệ thống điều khiển tự động như Automatic Block System (ABS) giúp phân chia chính xác các block an toàn, đảm bảo quản lý lưu lượng tàu hiệu quả và giảm thiểu sai sót do con người. Ngoài ra, hệ thống còn tích hợp với các thiết bị truyền thông viễn thông để đồng bộ hóa tín hiệu giữa các trung tâm điều hành và tàu, hỗ trợ cảnh báo sớm và ra lệnh kịp thời.

Mặc dù là phương thức truyền thống, Wayside Signaling vẫn giữ vai trò nền tảng và quyết định trong mạng lưới đường sắt hiện đại, không chỉ nâng cao an toàn vận hành mà còn tối ưu hóa hiệu quả điều phối tàu và giảm thiểu thời gian chờ trên các tuyến đường sắt.

Tín Hiệu Trong Đầu Máy (Cab Signaling)

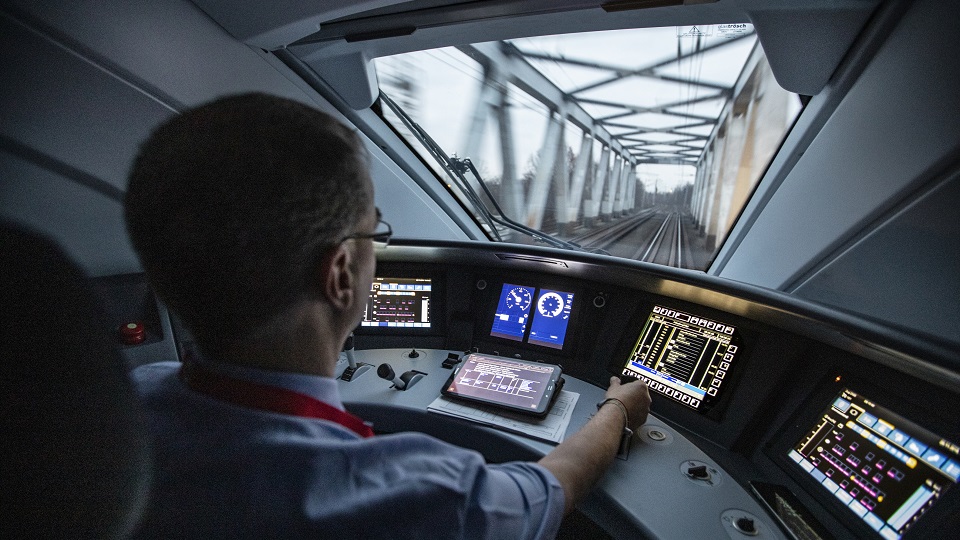

Trên các tuyến đường sắt tốc độ cao, việc chỉ dựa vào quan sát tín hiệu bên ngoài là không đủ để đảm bảo an toàn và hiệu quả vận hành. Do đó, hệ thống Cab Signaling – tín hiệu trong cabin tàu – được tích hợp trực tiếp ngay trong buồng lái, cung cấp thông tin liên tục, chính xác và theo thời gian thực cho lái tàu. Giống như một “trợ lý ảo” luôn đồng hành, hệ thống này hỗ trợ lái tàu nhận biết trạng thái tín hiệu, tốc độ giới hạn, hướng đi và các cảnh báo quan trọng khác mà không cần phải nhìn ra ngoài. Điều này đặc biệt cần thiết trong điều kiện thời tiết xấu, tầm nhìn hạn chế hoặc khi vận hành vào ban đêm, giúp lái tàu đưa ra quyết định chính xác, kịp thời, đảm bảo an toàn và duy trì tốc độ chạy tàu ổn định.

Hệ Thống Liên Khóa (Interlocking)

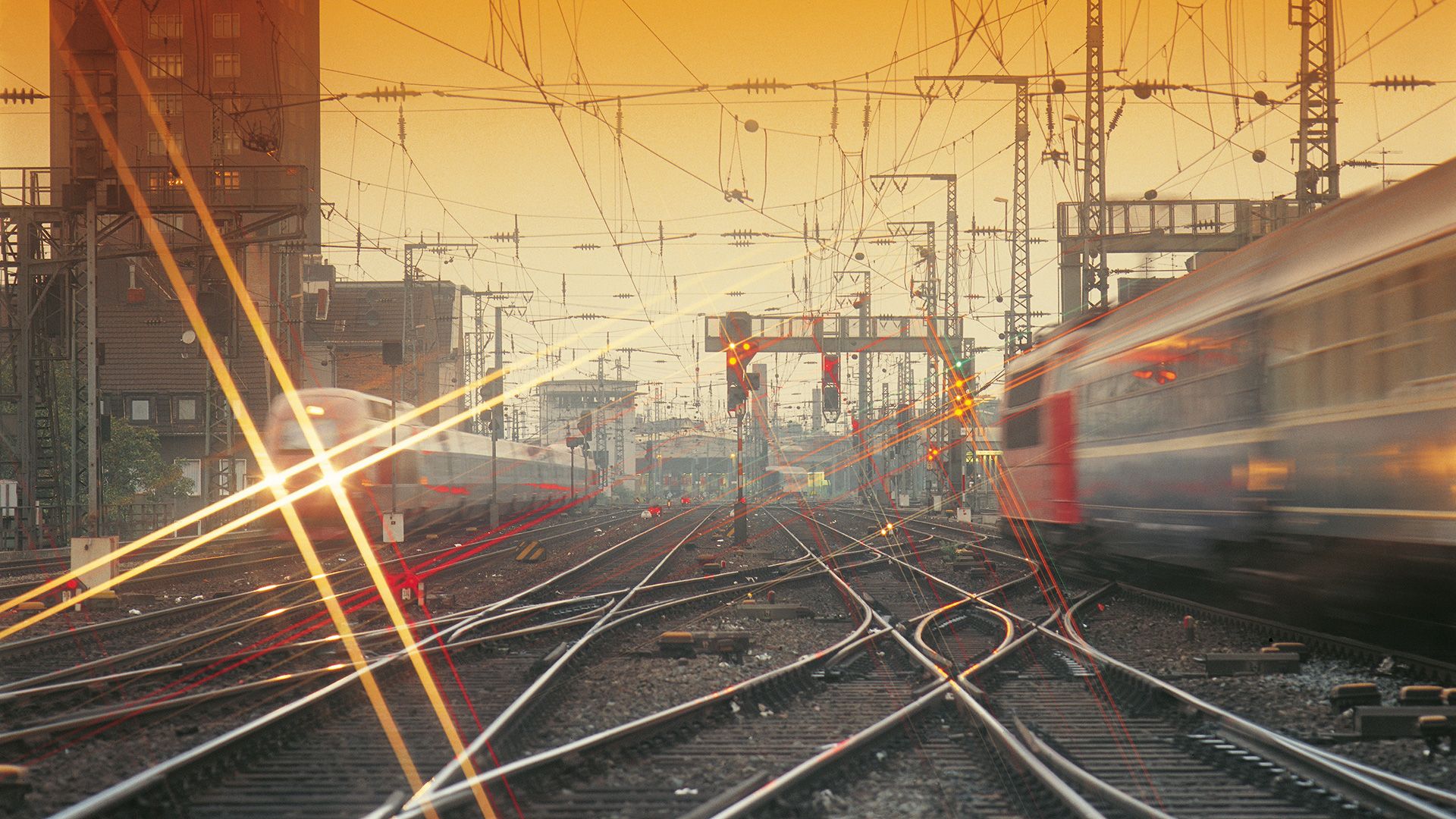

Hệ Thống Liên Khóa (Interlocking) là một thành phần then chốt trong quản lý giao thông đường sắt, đặc biệt tại các khu vực có nhiều tuyến đường ray giao nhau hoặc hội tụ. Nhiệm vụ chính của hệ thống liên khóa là đảm bảo tuyệt đối rằng không có hai đoàn tàu nào được phép đồng thời đi vào cùng một khu vực giao nhau nếu chưa đáp ứng đủ các điều kiện an toàn. Hệ thống này kiểm soát chặt chẽ vị trí các ghi chuyển hướng ray, trạng thái tín hiệu và đảm bảo khoảng cách an toàn giữa các đoàn tàu. Chỉ khi tất cả các yếu tố này được xác nhận đúng theo quy định thì hệ thống mới cho phép tàu di chuyển qua khu vực đó. Nhờ vậy, liên khóa tạo ra một lớp bảo vệ quan trọng, ngăn chặn nguy cơ va chạm, trật bánh hay các tai nạn nghiêm trọng khác, góp phần nâng cao độ an toàn và tin cậy trong vận hành đường sắt.

Tín Hiệu Khối Tự Động (Automatic Block Signaling – ABS)

Automatic Block Signaling (ABS) là một hệ thống điều khiển tín hiệu tự động quan trọng trong vận hành đường sắt, giúp tối ưu hóa lưu lượng và đảm bảo an toàn chạy tàu. Về mặt kỹ thuật, tuyến đường được chia thành nhiều đoạn độc lập gọi là “block”, mỗi block được thiết kế đủ dài để đảm bảo an toàn dừng tàu khi cần thiết. ABS sử dụng các cảm biến đặt trên đường ray (thường là reed switch, track circuits hoặc axle counters) để tự động phát hiện sự hiện diện của tàu trong từng block cụ thể.

Hệ thống liên tục cập nhật trạng thái “đã có tàu” hoặc “trống” của từng block và truyền thông tin này đến các tín hiệu ven đường (wayside signals). Chỉ khi block phía trước trống, tín hiệu mới cho phép tàu tiếp tục di chuyển vào block đó. Điều này đảm bảo không có hai đoàn tàu nào cùng lúc xuất hiện trong cùng một block, giảm thiểu nguy cơ va chạm.

ABS cũng tích hợp với hệ thống liên khóa (interlocking) và hệ thống điều khiển trung tâm để phối hợp điều tiết luồng tàu, tối ưu hóa mật độ tàu trên tuyến mà không cần mở rộng hạ tầng vật lý như xây thêm đường ray. Nhờ đó, ABS không chỉ nâng cao an toàn vận hành mà còn tăng đáng kể năng lực thông qua, giảm thời gian chờ và cải thiện hiệu suất vận tải tổng thể của mạng lưới đường sắt.

Điều Độ Tập Trung (CTC – Centralized Traffic Control)

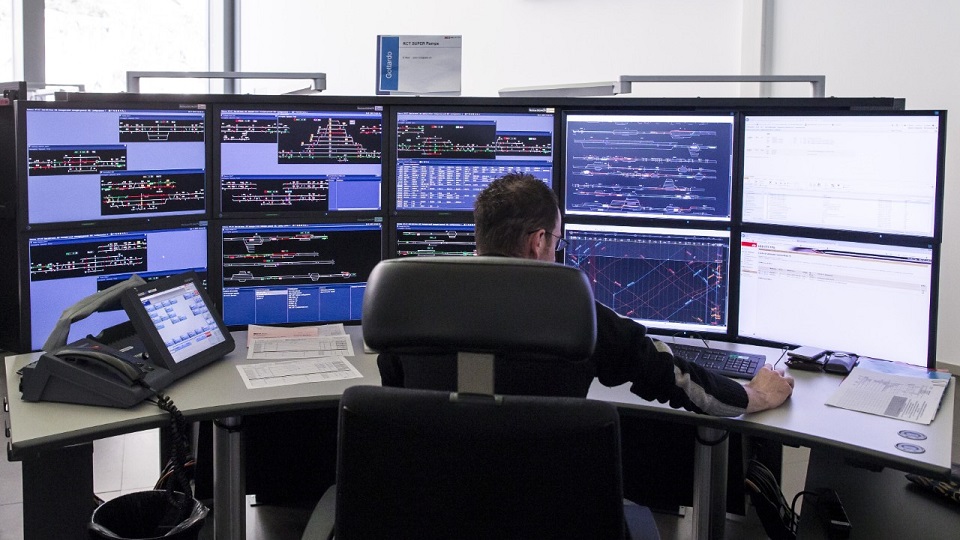

Centralized Traffic Control (CTC) là hệ thống điều khiển và giám sát giao thông đường sắt hiện đại, cho phép quản lý toàn bộ tuyến đường từ một trung tâm điều hành duy nhất thay vì phân tán tại từng ga riêng lẻ. Về mặt kỹ thuật, CTC tích hợp các dữ liệu về vị trí đoàn tàu, trạng thái tín hiệu, vị trí chuyển hướng ray và các thiết bị liên quan thông qua mạng truyền thông tốc độ cao (fiber optic, radio hoặc mạng IP).

Hệ thống này cho phép nhân viên điều hành kiểm soát và ra lệnh điều chỉnh trực tiếp các tín hiệu, chuyển hướng ray, đồng thời xử lý sự cố và thay đổi lịch trình một cách linh hoạt, nhanh chóng và chính xác. Thông qua giao diện điều khiển tập trung, CTC cung cấp bản đồ thời gian thực về trạng thái toàn tuyến, giúp tối ưu hóa luồng tàu, tránh ùn tắc và tăng năng lực vận tải.

CTC được xem như “trung khu thần kinh trung ương” của mạng lưới đường sắt, kết nối đồng bộ tất cả các thiết bị và bộ phận vận hành, đảm bảo hoạt động của toàn tuyến được vận hành nhịp nhàng, an toàn và hiệu quả cao nhất.

Hệ thống điều khiển tàu tự động (ATC – Automatic Train Control)

Automatic Train Control (ATC) là một hệ thống điều khiển tổng hợp và thông minh, được thiết kế để đảm bảo tàu hoạt động an toàn, hiệu quả và tự động hóa tối đa. Đây được xem là “bộ não” điều hành của toàn bộ đoàn tàu, tích hợp ba thành phần chính: ATP (bảo vệ tàu tự động), ATO (vận hành tàu tự động) và ATS (giám sát điều hành tự động). Mỗi thành phần đảm nhiệm một chức năng cốt lõi, phối hợp chặt chẽ với nhau để tạo nên một hệ thống điều khiển khép kín và chính xác.

Automatic Train Protection (ATP) là lớp bảo vệ an toàn của hệ thống. Nó có nhiệm vụ giám sát liên tục tốc độ thực tế của đoàn tàu, so sánh với giới hạn cho phép và can thiệp ngay khi phát hiện nguy cơ vượt quá tốc độ, bỏ tín hiệu, hoặc đi vào khu vực nguy hiểm. Khi xảy ra các tình huống bất thường, ATP sẽ tự động hãm phanh để ngăn ngừa tai nạn, bất kể người lái có phản ứng hay không. Trong nhiều hệ thống ATC hiện đại, ATP là thành phần bắt buộc để đảm bảo tiêu chuẩn an toàn quốc tế.

Trong khi đó, Automatic Train Operation (ATO) chịu trách nhiệm điều khiển hành vi vận hành của đoàn tàu một cách tự động. ATO sẽ thực hiện các tác vụ như khởi hành, tăng tốc, giữ tốc độ hành trình, hãm phanh, dừng chính xác tại vị trí quy định trên sân ga, cũng như đóng/mở cửa tàu. Các hệ thống ATO hiện đại được phân loại theo mức độ tự động hóa (Grade of Automation – GoA), từ GoA 1 (chỉ hỗ trợ thông tin cho lái tàu) đến GoA 4 (vận hành hoàn toàn tự động, không cần người điều khiển trên tàu). Dưới đây là bảng tóm tắt các cấp độ GoA phổ biến:

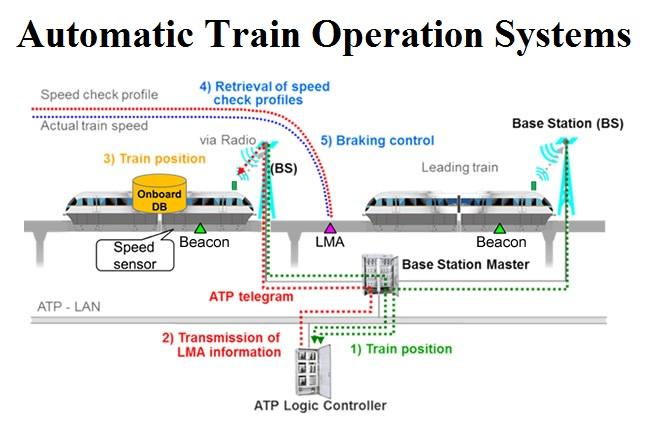

Tổng thể, ba thành phần ATP, ATO và ATS tạo nên một kiến trúc ATC hoàn chỉnh, phối hợp chặt chẽ như mô hình dưới đây:

Việc áp dụng ATC trong các hệ thống đường sắt tốc độ cao mang lại nhiều lợi ích nổi bật: tăng cường an toàn, nâng cao độ chính xác lịch trình, giảm phụ thuộc vào con người, tiết kiệm năng lượng và tăng khả năng vận hành với mật độ cao. Đặc biệt, tại các tuyến metro đô thị hoặc đường sắt cao tốc như Shinkansen (Nhật Bản), KTX (Hàn Quốc), CRH (Trung Quốc) hay các tuyến châu Âu như TGV, ICE, hệ thống ATC là tiêu chuẩn bắt buộc để đảm bảo khả năng vận hành ở tốc độ từ 250 km/h trở lên mà vẫn giữ an toàn tuyệt đối.

ATC cũng là nền tảng để các hệ thống giao thông đường sắt tích hợp thêm các công nghệ hiện đại như trí tuệ nhân tạo (AI), dữ liệu lớn (Big Data), cảm biến IoT, giúp đoàn tàu ngày càng thông minh hơn, phản ứng linh hoạt hơn với các tình huống thực tế.

Giá Trị Cốt Lõi Mà Hệ Thống Tín Hiệu Mang Lại

Hệ thống tín hiệu đường sắt đóng vai trò trung tâm trong việc điều phối và kiểm soát toàn bộ hoạt động chạy tàu, không chỉ đảm bảo an toàn tuyệt đối mà còn nâng cao hiệu quả vận hành toàn tuyến. Nhờ hệ thống tín hiệu, các đoàn tàu có thể duy trì mật độ chạy cao hơn mà vẫn đảm bảo khoảng cách an toàn, giảm thiểu tình trạng chờ đợi và trễ giờ, từ đó cải thiện độ chính xác trong lịch trình. Việc vận hành ổn định và chính xác giúp tiết kiệm năng lượng tiêu thụ và giảm chi phí bảo trì, nâng cao hiệu quả kinh tế của toàn hệ thống.

Khi kết hợp với các công nghệ tiên tiến như trí tuệ nhân tạo (AI), phân tích dữ liệu lớn (Big Data) và Internet vạn vật (IoT), hệ thống tín hiệu trở nên thông minh hơn với khả năng phân tích, dự đoán các tình huống bất thường và đề xuất các phương án vận hành tối ưu. Điều này giúp không chỉ nâng cao an toàn mà còn tối ưu hóa luồng tàu theo thời gian thực, linh hoạt thích ứng với điều kiện thực tế trên tuyến đường, góp phần nâng cao chất lượng dịch vụ và trải nghiệm hành khách trong kỷ nguyên công nghệ số.

“Bộ Não” Không Thể Thiếu Của Ngành Đường Sắt

Hệ thống tín hiệu không đơn thuần là những cột đèn đỏ – vàng – xanh hay các hộp kỹ thuật ven đường. Đó là một mạng lưới logic chặt chẽ, là người chỉ huy thầm lặng nhưng quyết định sự an toàn và hiệu quả của cả ngành đường sắt. Nhờ có “bộ não” này:

• Không có hai đoàn tàu ngược hướng nào cùng đi vào trên một đường trong khu gian/khu đoạn.

• Không có đoàn tàu nào chạy sai hướng ghi hoặc vượt đèn đỏ.

• Không có lỗi lầm nào bị bỏ qua mà không có phương án bảo vệ.

Trong tương lai gần, khi 5G, AI và IoT được ứng dụng sâu hơn, hệ thống tín hiệu sẽ tiếp tục tiến hóa, trở nên thông minh hơn, tự động hơn và chính xác hơn – đưa ngành đường sắt tiến bước vững chắc vào kỷ nguyên giao thông hiện đại, an toàn và bền vững.
